مقدمه

تجهیزات دوار از اجزای حیاتی در بیشتر صنایع فرآیندی، نیروگاهی و تولیدی هستند. عملکرد ایمن و پایدار این ماشین‌ها مستلزم کنترل دقیق ارتعاشات و حفظ تعادل دینامیکی است. بالانس و آنالیز ارتعاشات، دو رکن اساسی در نگهداری پیش‌بینانه و افزایش عمر تجهیزات دوار به شمار می‌روند.

در این مقاله، مفاهیم اصلی، روش‌ها، ابزارها و استانداردهای مربوط به بالانس و آنالیز ارتعاشات تجهیزات دوار مانند فن‌ها، بلوئرها، کمپرسورها و پمپ‌ها بررسی می‌شود.

۱. اهمیت بالانس و ارتعاش در تجهیزات دوار

• بالانس صحیح مانع از بار اضافه بر یاتاقان‌ها، کوپلینگ‌ها و شافت می‌شود.
• کنترل ارتعاشات از خرابی ناگهانی، خستگی سازه، نشتی سیل‌ها و کاهش بازدهی جلوگیری می‌کند.
• پایش وضعیت امکان پیش‌بینی و برنامه‌ریزی تعمیرات پیشگیرانه را فراهم می‌کند.
• کاهش نیروهای دینامیکی منجر به عمر بیشتر تجهیزات می‌شود.

۲. انواع ناهمترازی و نابالانسی

نابالانسی‌ها:

• نابالانسی استاتیکی (Static Unbalance): جرم نامتقارن نسبت به محور دوران.
• نابالانسی داینامیکی (Dynamic Unbalance): توزیع جرم نامتقارن در دو صفحه چرخش.
• نابالانسی کوپل‌شده (Couple Unbalance): توزیع جرم در دو صفحه که باعث ایجاد گشتاور می‌شود.

ناهمترازی (Misalignment):

• زاویه‌ای (Angular Misalignment): زاویه بین دو محور.
• محوری (Offset Misalignment): اختلاف موقعیت محوری در اتصال.
• ترکیبی (Combined Misalignment): ترکیب حالت‌های بالا.

۳. منابع و علل ارتعاشات غیرعادی

• نابالانسی روتور یا پروانه
• عدم‌ترازی کوپلینگ یا پایه
• خرابی یاتاقان یا بلبرینگ
• لق بودن قطعات یا فونداسیون ضعیف
• پدیده رزونانس
• کاویتاسیون (در پمپ‌ها و بلوئرها)
• دفرمگی شافت یا فن
• پدیده جریان گردابی (در کمپرسورهای گریز از مرکز)

۴. تجهیزات و ابزارهای اندازه‌گیری ارتعاشات

• سنسورهای شتاب (Accelerometers): اندازه‌گیری دامنه و فرکانس ارتعاش
• سنسورهای سرعت ارتعاش (Velocity Sensors): مخصوص کاربردهای صنعتی
• آنالایزرهای FFT: تحلیل طیفی ارتعاشات برای تشخیص نوع خرابی
• استروبسکوپ و تاکومتر: تشخیص سرعت چرخش و هم‌زمانی
• سیستم پایش دائمی آنلاین (CMMS/SCADA): برای تجهیزات حساس

۵. روش‌های آنالیز ارتعاشات

آنالیز زمانی (Time-Domain Analysis):

• بررسی دامنه سیگنال، روند تغییر، پیک‌ها و شوک‌ها

آنالیز فرکانسی (Frequency-Domain Analysis):

- تحلیل سیگنال به کمک FFT برای شناسایی مؤلفه‌های فرکانسی

- فرکانس‌هایی که معمولاً در خرابی‌ها ظاهر می‌شوند:

• 1X: نابالانسی
• 2X: عدم‌ترازی
• BPFO / BPFI: خرابی بلبرینگ‌ها
• Sidebands: شل بودن قطعات یا ضربه

آنالیز مدرن:

• Envelope Analysis: شناسایی خرابی‌های بلبرینگ در مراحل اولیه
• Orbit Plots: برای کمپرسورهای شعاعی و توربین‌ها
• Shaft Centerline Plot: بررسی وضعیت دینامیکی شافت

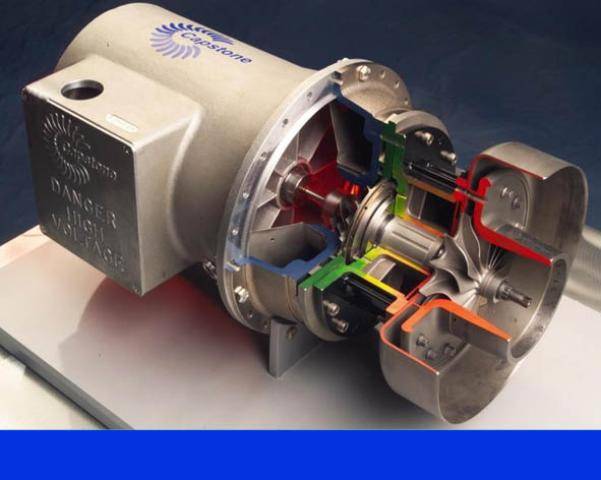

۶. بالانس تجهیزات دوار

انواع بالانس:

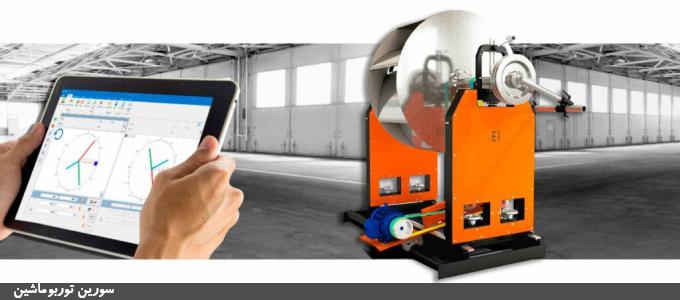

• بالانس در کارگاه (Shop Balancing): با استفاده از ماشین بالانس استاتیک/داینامیک
• بالانس در محل (Field Balancing): روی دستگاه نصب‌شده، بدون باز کردن

مراحل بالانس در محل:

• اندازه‌گیری اولیه ارتعاش
• نصب وزنه آزمایشی در زاویه مشخص
• ثبت تغییرات ارتعاش
• محاسبه وزن و زاویه اصلاحی
• اعمال بالانس نهایی و تأیید کاهش ارتعاش

استانداردهای بالانس:

• ISO 1940-1: طبقه‌بندی کیفیت بالانس روتورها
• API 684: پایش وضعیت و ارتعاشات ماشین‌های دوار

بر اساس ISO 10816 (برای ماشین‌های صنعتی):

• Zone A: ارتعاش کم و قابل‌قبول
• Zone B: قابل‌قبول برای عملکرد مداوم
• Zone C: نیازمند اقدام اصلاحی
• Zone D: ارتعاش خطرناک، توقف فوری

مثال‌ها:

• پمپ صنعتی با توان زیر 15 کیلووات: حداکثر مجاز 4.5 mm/s
• فن و بلوئر متوسط: 3.5 – 7 mm/s
• کمپرسورهای سنگین: کمتر از 2.8 mm/s برای Zone A

• فن: حساس به نابالانسی پروانه و آلودگی محیطی، نیازمند تمیزکاری دوره‌ای
• بلوئر: ارتعاش وابسته به سرعت چرخش و دبی هوا، مراقب کاویتاسیون
• کمپرسور: تحلیل طیفی دقیق نیاز دارد، ارتعاش ترکیبی مکانیکی و آکوستیکی
• پمپ: معمولاً تحت تأثیر کاویتاسیون و ارتعاش هیدرولیکی، کنترل NPSH و یاتاقان حیاتی است

• اجرای برنامه پایش وضعیت منظم
• استفاده از سیستم‌های آنلاین برای تجهیزات بحرانی
• بالانس دوره‌ای پروانه‌ها و شافت‌ها
• تنظیم دقیق کوپلینگ‌ها
• هم‌محوری دقیق با لیزر الاینمنت
• روان‌کاری صحیح و دوره‌ای بلبرینگ‌ها

نتیجه‌گیری

کنترل ارتعاش و اجرای بالانس دقیق، نه تنها به افزایش عمر تجهیزات دوار کمک می‌کند، بلکه موجب کاهش توقفات اضطراری، افزایش بهره‌وری و ایمنی عملکرد می‌شود. استفاده از ابزارهای نوین تحلیل ارتعاش و پیروی از استانداردهای بین‌المللی، مسیر نگهداری پیشگیرانه و پایدار را هموار می‌سازد.
