طراحی آزمايشگاه کسکید توربین و کمپرسور

در این پروژه یک تونل باد یا تست سل ردیف پره (Cascade) توربین و کمپرسور طراحی و ساخته شد.

تاریخ ویرایش: 18 دی ماه 1403

در این پروژه یک تونل باد یا تست سل ردیف پره (Cascade) توربین و کمپرسور طراحی و ساخته شد.

اهداف و کاربردها

  • تعیین میزان اتلافات پروفیل، اتلافات ثانوی و اتلافات ناشی از نشتی در پره‌های توربوماشین‌ها
  • بررسی انتقال حرارت در پره‌های توربین
  • بررسی پدیده فلاتر
  • مطالعات لایه مرزی
در این پروژه یک تونل باد یا تست سل ردیف پره (Cascade) توربین و کمپرسور طراحی و ساخته شد.



گام‌های انجام پروژه

  • مطالعات و بررسی‌های مقدماتی
  • طراحی مفهومی

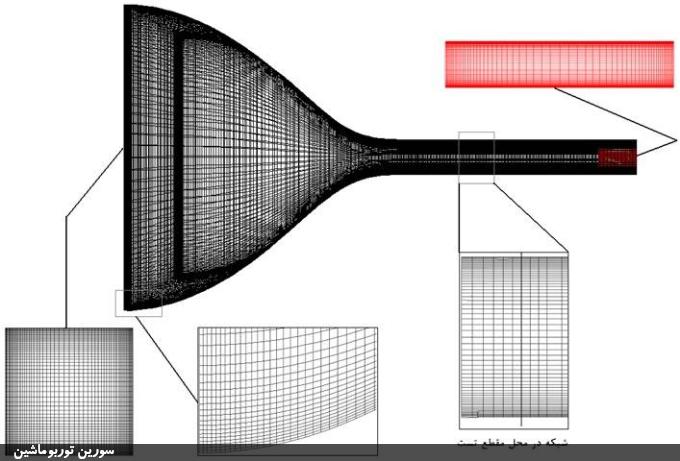

  • طراحی اولیه و محاسبات دینامیک سیالاتی
  • طراحی دقیق
  • طراحی سیستم اندازه‌گیری و داده‌برداری
  • ساخت و مونتاژ
  • تست و تحلیل نتایج
در این رابطه ببینید:
در این پروژه یک تونل باد یا تست سل ردیف پره (Cascade) توربین و کمپرسور طراحی و ساخته شد.
در این پروژه یک تونل باد یا تست سل ردیف پره (Cascade) توربین و کمپرسور طراحی و ساخته شد.

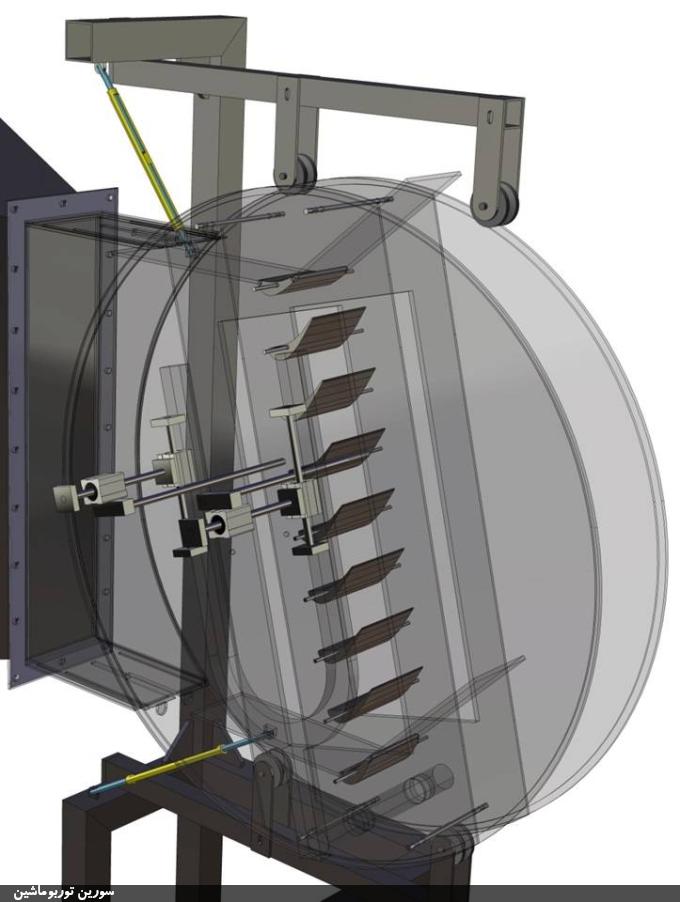

مشخصات کلی سیستم تست کسکید

  • رژيم جريان: زیرصوت
  • سرعت در مقطع آزمایش: 60 متر بر ثانیه
  • ابعاد مقطع آزمایش: 15 در 74 سانتی‌متر
  • نوع تست سل: دمشی
  • نوع تونل باد: مدار باز
  • نوع تيغه‌ها و پره‌ها: توربین و کمپرسور
  • تعداد تيغه‌هاي مورد آزمايش: 7
  • وتر تیغه‌ها: 8 تا 10 سانتی‌متر
  • نسبت منظری تیغه‌ها: 2/1 تا 5/1
  • سيستم تامين هوا: فن
  • سيستم کنترل و مکش لايه مرزی: دارد
