فلومتر ونتوری

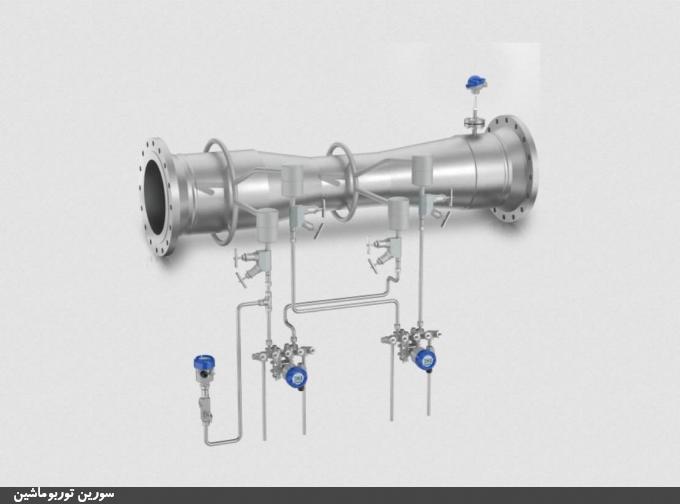

دبی‌سنج یا فلومتر ونتوری (Venturi Flowmeter) بر اساس یک لوله کلاسیک ونتوری، یک عنصر جریان اولیه مهندسی‌شده ببرای کارآمدترین و دقیق‌ترین اندازه‌گیری فشار تفاضلی (DP) است. به لطف طراحی آن، مقاومت بسیار خوبی در برابر سایش دارد و نیازی به نگهداری ندارد. لوله ونتوری اغلب در کاربردهای بخار نیروگاه‌ها، اندازه‌گیری جریان گاز مرطوب در تولید گاز طبیعی یا تزریق CO2، اندازه‌گیری جریان هیدروکربن‌ها و LNG و همچنین در فرآیندهای گاز به مایع و پالایشگاه‌ها گزینه ایده‌آلی است. سورین توربوماشین مونتاژ کامل فلومتر را با لوله ونتوری، ترانسمیتر اختلاف فشار (DP)، شیرها، لوازم جانبی، مهندسی، آزمایش و مستندات را به صورت یکجا ارائه می‌دهد.

در این رابطه: روش‌های اندازه‌گیری دبی در تست توربوماشین‌ها و تجهیزات دوار

کاربردها

• اندازه‌گیری دبی در خطوط فرآیندی تجهیزات دوار
• اندازه‌گیری دبی آب و بخار در نیروگاه‌ها
• تست پذیرش تجهیزات دوار
• اندازه‌گیری دبی‌ سیالات برودتی و کرایوژنیک مانند گاز طبیعی مایع (LNG)
• اندازه‌گیری دبی گاز مرطوب
• اندازه‌گیری دبی آب در شبکه‌های آبرسانی شهری و روستایی
• اندازه‌گیری دبی گازها در خطوط انتقال و توزیع
• اندازه‌گیری دبی بخار در نیروگاه‌ها و صنایع
• صنعت نفت و گاز برای پایش خطوط لوله
• صنایع شیمیایی و فرایندی
• اندازه‌گیری جریان دوغاب‌ها و سیالات با ذرات معلق
• تصفیه‌خانه‌های آب و فاضلاب
• سیستم‌های آبیاری تحت فشار
• صنایع غذایی و دارویی
• کنترل و پایش جریان در سیستم‌های HVAC و تهویه

مشخصات

• برای تست پذیرش، انداز‌ه‌گیری مرجع بخار، آب تغذیه، هیدروکربن‌ها و غیره.
• ماشینکاری یا جوشکاری شده و طراحی داخلی ماشینکاری شده به EN ISO 5167 و ASME MFC-3M؛ و افت فشار باقیمانده کم
• قابلیت ساخت تا 48 اینچ؛ کالیبراسیون داخلی همچنین برای کاربردهایی با اعداد رینولدز بالا
• عرضه به صورت یکجا از یک منبع، از جمله مهندسی، مستندسازی، آزمایش، کالیبراسیون، شیرها، ونتوری، ابزاردقیق فرآیند و غیره.

برای خرید و سفارش طراحی و ساخت فلومتر و لوله ونتوری استعلام بگیرید.

خدمات ما

سورین توربوماشین خدمات کامل زیر را در حوزه طراحی و ساخت فلومتر ونتوری ارائه می‌دهد.

• طراحی لوله ونتوری
• تهیه دیتاشیت لوله ونتوری
• ارائه مدارک تست و کنترل کیفیت ساخت ونتوری تیوب (شامل گواهی متریال، تست جوش، تست هیدرواستاتیک، تست‌های غیرمخرب، بازرسی رنگ یا اسیدشویی، بازرسی ابعادی و نهایی و ...)
• تهیه ابزاردقیق و تجهیزات جانبی مربوطه
• بسته‌بندی مناسب

برای خرید و سفارش طراحی و ساخت فلومتر و لوله ونتوری استعلام بگیرید.

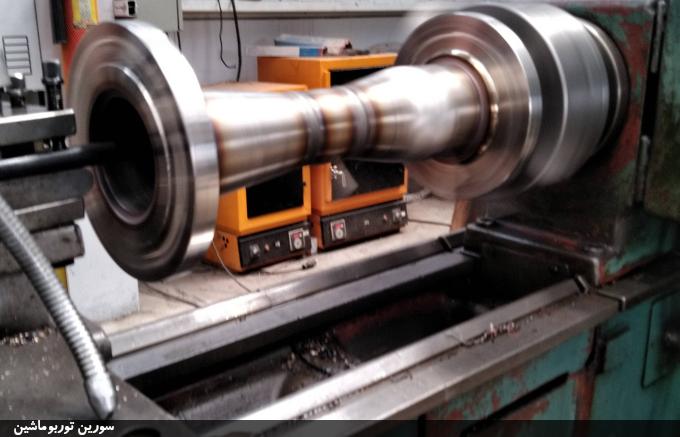

یک دستگاه لوله ونتوری در حال عملیات ماشینکاری سطوح داخلی - ساخته‌شده برای کمپرسور سانتریفیوژ

اطلاعات مورد نیاز برای طراحی و ساخت ونتوری

اطلاعات عمومی پروژه

• نام پروژه / شماره سفارش
• شماره آیتم / شماره تگ
• استاندارد مرجع مورد نظر (ISO 5167 / ASME MFC-3M / استاندارد داخلی)
• تاریخ تحویل مورد انتظار

مشخصات فرآیندی

• نوع سیال (هوا / بخار / آب / گاز طبیعی / …)
• خواص سیال (چگالی، ویسکوزیته، فشار بخار)
• فشار کاری و فشار طراحی
• دمای کاری و دمای طراحی
• محدوده دبی (حداقل / نرمال / حداکثر)
• شرایط نصب (افقی / عمودی)
• جهت جریان

مشخصات مکانیکی و ابعادی

• سایز اسمی لوله (NPS/DN)
• کلاس فشار فلنج‌ها (150 / 300 / 600 / …)
• نوع اتصال (فلنجی / جوشی / اسپول آماده)
• طول مستقیم لوله موجود قبل و بعد از ونتوری
• محل برداشت فشار (Corner / Flange / Pipe taps)
• نسبت بتا (β = d/D)، در صورت عدم تعیین توسط خریدار، بر اساس شرایط دبی پیشنهاد می‌شود.

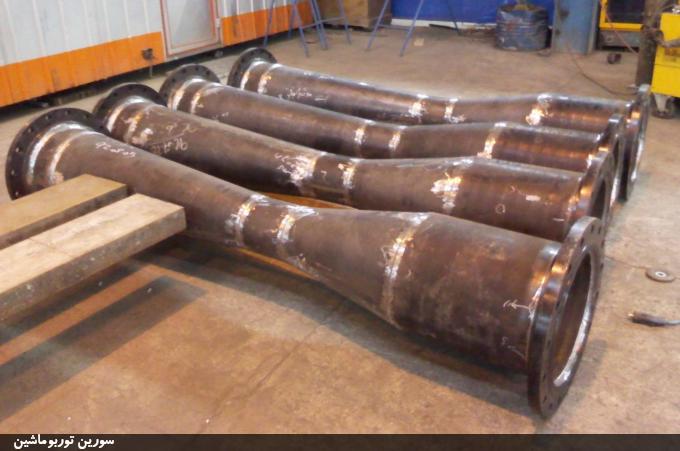

چهار دستگاه لوله ونتوری پس از اتمام عملیات جوشکاری - ساخته‌شده برای کمپرسور سانتریفیوژ

متریال و پوشش

• جنس بدنه (CS / SS / Duplex / Alloy)
• جنس فلنج‌ها و اتصالات
• خوردگی مجاز Corrosion Allowance (CA)
• نیاز به پوشش داخلی یا خارجی (رنگ صنعتی / اپوکسی / گالوانیزه / …)
• شرایط محیطی (فضای باز / دریایی / خورنده / دمای بالا / ...)

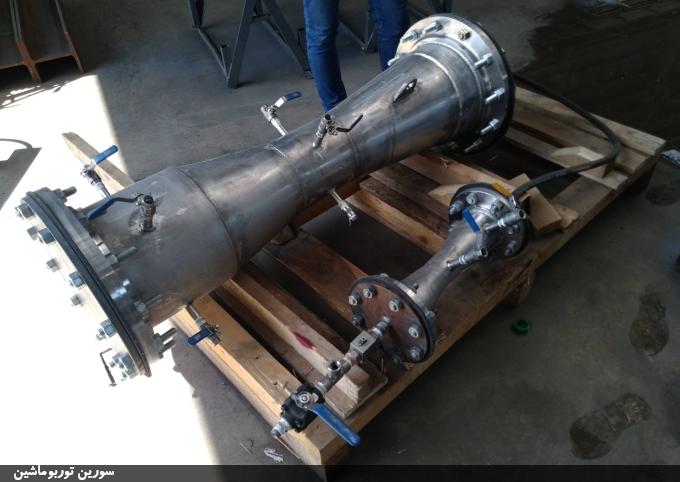

تست هیدرواستاتیک دو دستگاه ونتوری در سایزهای مختلف و فشار یکسان مورد استفاده در فرآیند کمپرسور سانتریفیوژ

الزامات تست و کیفیت

• تست‌های مورد نیاز (Hydrotest / VT / PT / MT / RT / UT)
• استاندارد پذیرش (ASME / ISO / استاندارد داخلی)
• گواهی متریال (MTC – EN 10204 3.1 یا 3.2)
• نیاز به WPS/PQR برای جوشکاری

مستندسازی و تحویل

• دیتاشیت تکمیل‌شده
• نقشه‌های ساخت و مونتاژ
• کاتالوگ یا بروشور فنی
• پروسیجرهای تست و بازرسی
• پلاک مشخصات (Nameplate: سایز، کلاس، فشار، دما، متریال، وزن، شماره پروژه، سال ساخت)
• بسته‌بندی و حمل (نوع بسته‌بندی، شرایط انبارداری، نشانه‌گذاری)

متعلقات و سفارشی‌سازی

• محل نصب سنسور (بوشن / فلنج ابزار دقیق)
• لیفتینگ لاگ یا گوشواره حمل (نیاز دارد / ندارد)
• پایه نصب پلاک (نیاز دارد / ندارد)
• اسپول‌های اضافی یا اتصالات خاص (نیاز دارد / ندارد)

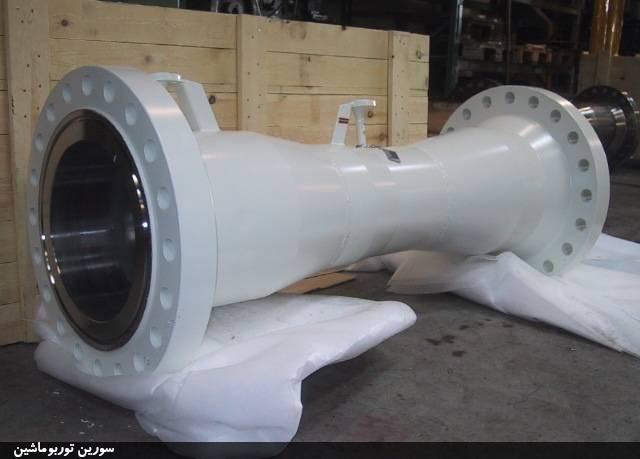

یک دستگاه لوله ونتوری پس از رنگ‌آمیزی و بازرسی نهایی پیش از بسته‌بندی و حمل
