کمپرسور مورد آزمایش در اين پروژه از نوع کمپرسور گريز از مرکز (Centrifugal Compressor) با نسبت فشار 1.9 و دبي جريان حجمي 9200 متر مکعب بر ساعت مي‌باشد.

طراحی و ساخت این کمپرسور بر پایه‌ی الزامات استانداردهای API 672 انجام شده است. آزمون‌های عملکردی و مکانیکی (Performance and Mechanical Running Test) پس از تکمیل مراحل ساخت تجهیز انجام شد.

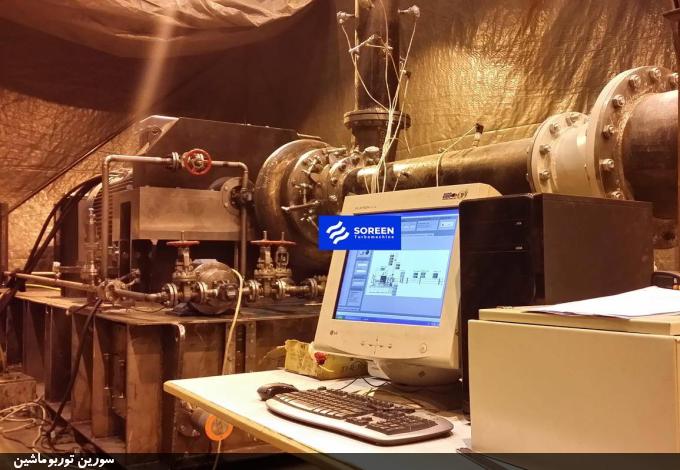

طراحی و ساخت سکوی تست کمپرسور سانتریفیوژ مطابق استاندارد ASME PTC 10 برای شرکت ماشین‌سازی منگان

به منظور انجام تست عملکردی یا آزمون کارایی، مدار تست مطابق استاندارد ASME PTC 10 طراحی و ساخته شد و پس از نصب سنسورها و ترانسمیترهای مربوطه، تست عملکردی این کمپرسور به کمک سیستم داده‌برداری آنلاین  انجام شد.

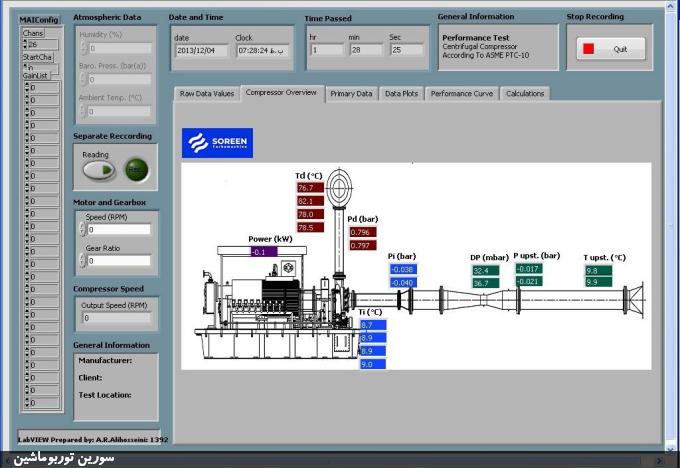

نمایی از نرم‌افزار داده‌برداری آنلاین با استفاده از نرم‌افزار لب‌ویو (LabVIEW) برای تست عملکرد کمپرسور سانتریفیوژ

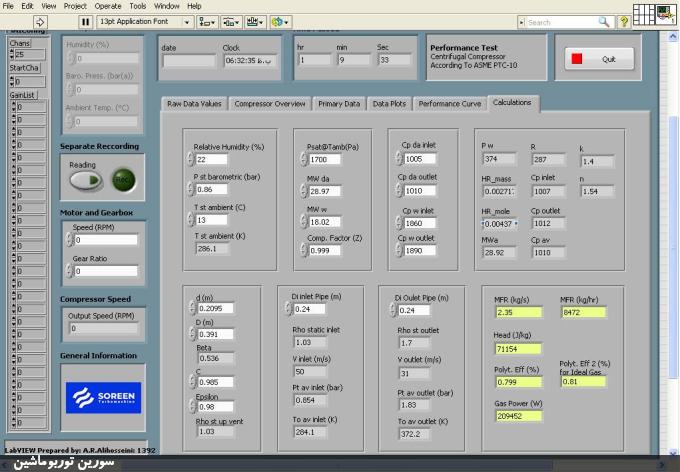

محاسبات آنلاین عملکرد کمپرسور در نرم‌افزار لب‌ویو هنگام تست عملکرد کمپرسور مطابق استاندارد ASME PTC 10 اجراشده برای شرکت ماشین‌سازی منگان

به کارگیری ابزارهای دیجیتالی و دقت بالا  به همراه سیستم داده‌برداری رایانه‌ای با قابلیت نمایش و ثبت بلادرنگ داده‌های تست و همچنین پردازش آن‌ها می‌تواند در بالا بردن کیفیت تست عملکری تجهیزات دوار نقش به‌سزایی داشته باشد.

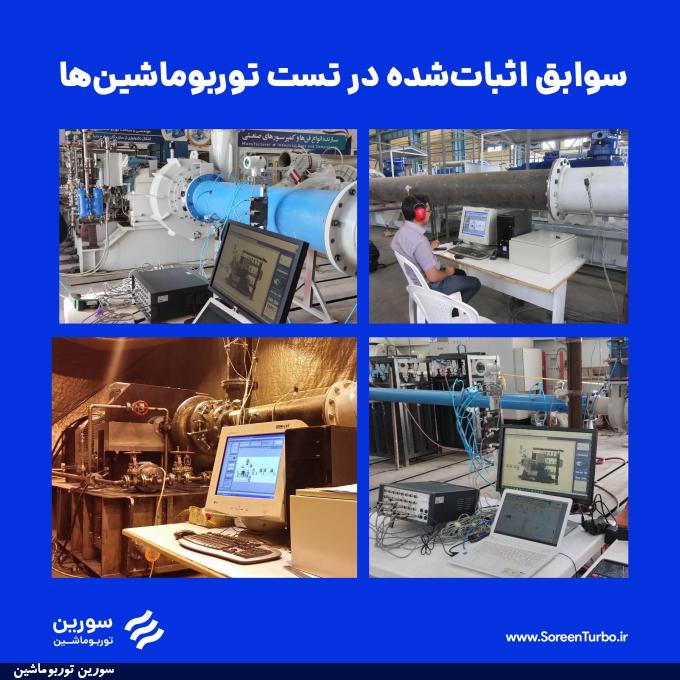

دستگاه اندازه‌گیری و داده‌برداری آنلاین عملکرد تجهیزات دوار

این دستگاه در تست‌های متعدد عملکردی تجهیزات دوار شرکت‌های مختلف از جمله ماشین‌سازی منگان و تاپکو مورد بهره‌برداری و آزمایش قرار گرفته است.

مشخصات دستگاه را می‌توانید در لینک زیر مشاهده نمایید:

• طراحی و ساخت دستگاه چندمنظوره اندازه‌گیری و داده‌برداری آنلاین عملکرد کمپرسور و تجهیزات دوار
