طراحی و ساخت اسکنر فشار 80 کاناله ویژه اندازه‌گیری در تونل باد

این دستگاه شامل سنسورهای فشار به همراه کارت داده‌برداری و نرم‌افزار داده‌برداری جهت انواع اندازه‌گیری‌های فشار در تأسیسات آزمایشگاهی به‌ویژه آزمایش‌های تونل باد می‌باشد.

تاریخ ویرایش: 3 اردیبهشت ماه 1404

در این پروژه، یک دستگاه اسکنر فشار 80 کاناله ویژه اندازه‌گیری فشار در تونل باد به همراه نرم‌افزار داده‌برداری آنلاین به کمک لب‌ویو (LabVIEW) طراحی و ساخته شد.

دستگاه اسکنر فشار، یک سیستم اندازه‌گیری و داده‌برداری فشار است که در یک فضای مجتمع و فشرده طراحی و ساخته شده است. این دستگاه شامل سنسورهای فشار به همراه کارت داده‌برداری و نرم‌افزار داده‌برداری با ویژگی‌های منحصر به فرد جهت انواع اندازه‌گیری‌های فشار در تأسیسات آزمایشگاهی به‌ویژه آزمایش‌های تونل باد می‌باشد.

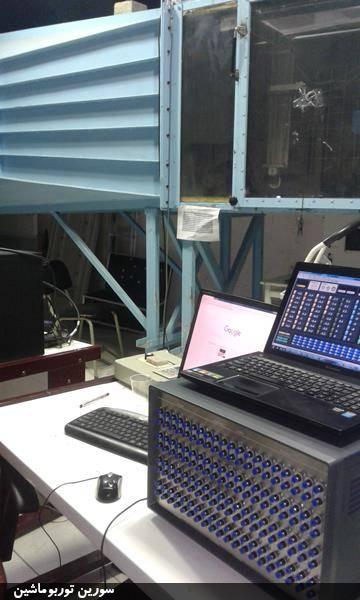

طراحی و ساخت اسکنر فشار 80 کاناله ویژه اندازه‌گیری در تونل باد

مشخصات اسکنر فشار

  • تعداد سنسور/کانال (CH): 80
  • نوع سنسور فشار (Sensor Type): piezoresistive silicon
  • بازه اندازه‌گیری (Range): 25mbar Differential+
  • دقت (Accuracy): +0.25 FSS BFSL
  • دمای کاری (Working Temp): 20 to 85 °C-
  • اضافه فشار (Over Pressure): 675 mbar
  • گاز مورد استفاده (Media): Air and Dry Gas
  • برند سنسورها (Sensor Brand): Honeywell USA
  • تفکیک‌پذیری (ADC Resolution): 16 Bit
  • نرخ نمونه‌برداری (Sampling Rate): 250 kS/sec or 1.25 MS/s
  • نوع ارتباط با کامپیوتر (Connection): USB
  • برند کارت داده‌برداری (A/D Board Brand): National Instrument (NI) USA
  • نرم‌افزار (Software): NI LabVIEW

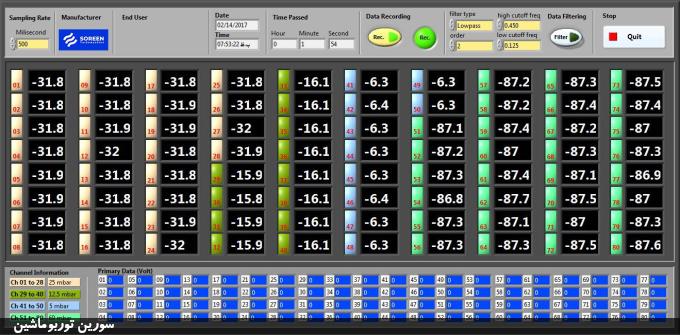

طراحی و ساخت اسکنر فشار 80 کاناله ویژه اندازه‌گیری در تونل باد

این پروژه با همکاری شرکت رادین انجام شد.
