پمپ‌های کرایوژنیک

پمپ های کرایوژنیک یک نوع پمپ سانتریفیوژ هستند که برای انتقال مایعاتی با دماهای بسیار پایین مانند هیدروژن، هلیوم، نیتروژن و… استفاده می‌شوند. این پمپ‌ها به طور خاص برای صنایعی که با دماهای بسیار پایین سر و کار دارند، مانند صنایع نفت و گاز، پالایشگاه‌ها و پتروشیمی‌ها طراحی شده‌اند.

پمپ‌های کرایوژنیک بعنوان یکی از محصولات مورد نیاز صنعت نفت و پتروشیمی و بطور خاص در پروژه‌های پارس جنوبی (فازهای گازی) و پتروشیمی‌ها و نیز پروژه‌های LNG مورد نیاز می‌باشد. این پمپ‌ها عمدتا برای انتقال سیالات کرایوژنیک همچون N2، Ethylene، Ethane، LPG و … کاربرد دارد و به گونه‌ای ساخته می‌شوند که در دمای بسیار پایین کار کنند. طراحی این پمپ‌ها در جهتی است که نشت حرارت از مجموعه پمپ به سیال پروسسی را به حداقل برساند.

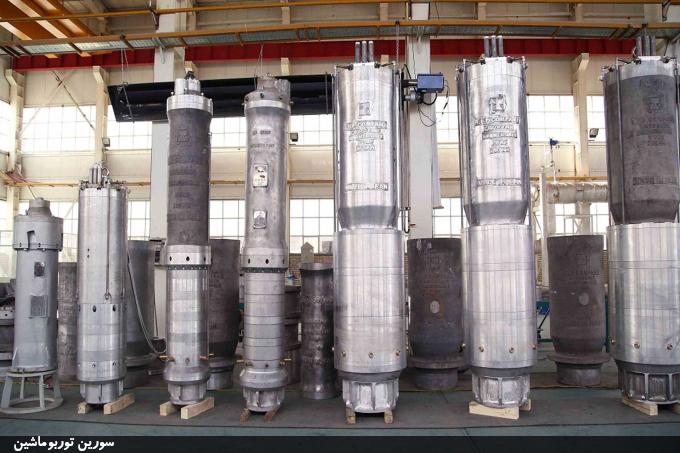

پمپ‌های کرایوژنیک ساخت شرکت پمپ‌های صنعتی ایران (تصویر از تارنمای iipgroup.ir)

کلیه تجهیزات لازم برای تست عملکرد پمپ‌های کرایوژنیک با سیال نیتروژن مایع در دمای منهای 196 درجه سانتیگراد در قالب خط تست مخصوص کرایوژنیک در کارخانه گروه پمپ‌های صنعتی ایران فراهم شده است که مجهز به تجهیزات اندازه گیری دبی، هد، ارتعاشات و نیز اندازه گیری پارامترهای الکتریکی موتور، جهت بدست آوردن منحنی‌های عملکردی پمپ و درایو الکتریکی آن می‌باشد. خط تست مجهز به یک اتاق کنترل کامل جهت آنالیز مشخصات عملکردی پمپ بصورت اتوماتیک می‌باشد.

تحلیل ارتعاش، کلید تشخیص زودهنگام عیوب در پمپ‌های کرایوژنیک

پمپ‌های کرایوژنیک در فرآیندهای بسیار حساسی مانند انتقال LNG، جداسازی هوا و جابجایی گازهای مایع‌شده به کار می‌روند. به دلیل دماهای بسیار پایین، لقی‌های بسیار کم و سرعت‌های دورانی بالا، حتی عیوب مکانیکی جزئی نیز می‌توانند به‌سرعت تشدید شوند.

آنالیز ارتعاشات امکان تشخیص زودهنگام موارد زیر را فراهم می‌کند:

• تخریب و سایش یاتاقان‌ها
• کاویتاسیون
• نابالانسی و ناهمراستایی روتور
• لقی و شل‌شدگی مکانیکی
• ناپایداری آب‌بند (سیل)

در سرویس‌های کرایوژنیک، خرابی‌ها معمولاً به‌صورت تدریجی پیشرفت نمی‌کنند؛ بلکه به‌سرعت گسترش یافته و اغلب منجر به توقف ناگهانی تجهیز می‌شوند.

اگر یک پمپ کرایوژنیک از کار بیفتد چه اتفاقی می‌افتد؟

• توقف فوری تولید
• اختلال در تأمین LNG یا گازهای صنعتی
• ناپایداری فرآیند در واحدهای بالادستی و پایین‌دستی
• اتلاف محصول به دلیل افزایش دما
• بروز ریسک‌های ایمنی بالقوه
• زیان‌های مالی قابل توجه به ازای هر ساعت توقف

در تأسیسات بزرگ LNG یا واحدهای جداسازی هوا (ASU)، خرابی غیرمنتظره تنها یک پمپ می‌تواند روزانه صدها هزار دلار هزینه در پی داشته باشد.

به همین دلیل، پایش ارتعاشات در پمپ‌های کرایوژنیک صرفاً یک ابزار پایش وضعیت نیست؛ بلکه یک استراتژی حفاظت از تولید به شمار می‌آید.

پروژه انجام‌شده

در این پروژه، پایش وضعیت و آنالیز ارتعاشات پمپ‌های کرايوژنیک ساخت شرکت پمپ‌های صنعتی ایران (IIP) توسط شرکت سورین توربوماشین، به عنوان یک شرکت شخص ثالث، انجام شد.

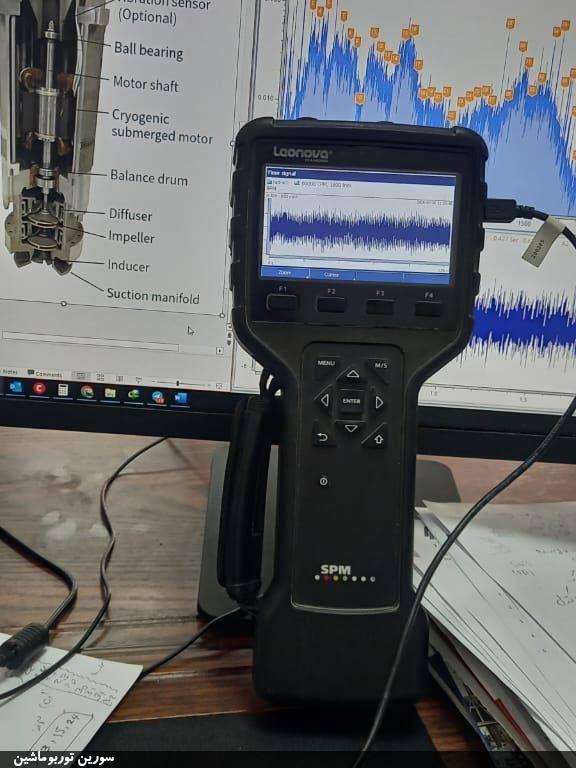

پروژه پایش وضعیت و آنالیز ارتعاشات پمپ‌های کرایوژنیک

پس از انجام پروژه، گزارش تفصیلی و کامل آنالیز ارتعاشات و پایش وضعیت برای کارفرما ارسال می‌شود.

پروژه مشابه انجام‌شده: پایش وضعیت و آنالیز ارتعاشات پمپ‌های عمودی کرايوژنیک ۸۵۰ کیلوواتی به همراه آنالیز ارتعاشات سازه تست استند

نمونه گزارش

در زیر یک نمونه از صفحات داخلی گزارش پایش وضعیت و آنالیز ارتعاشات یک تجهیز دوار را نشان داده شده است که مربوط به یکی از پروژه‌های انجام‌شده توسط شرکت سورین توربوماشین است. تجهیز مورد آزمایش در این پروژه، انطباق کامل نتایج با محدوده سبز استاندارد ISO 10816 را داشت.

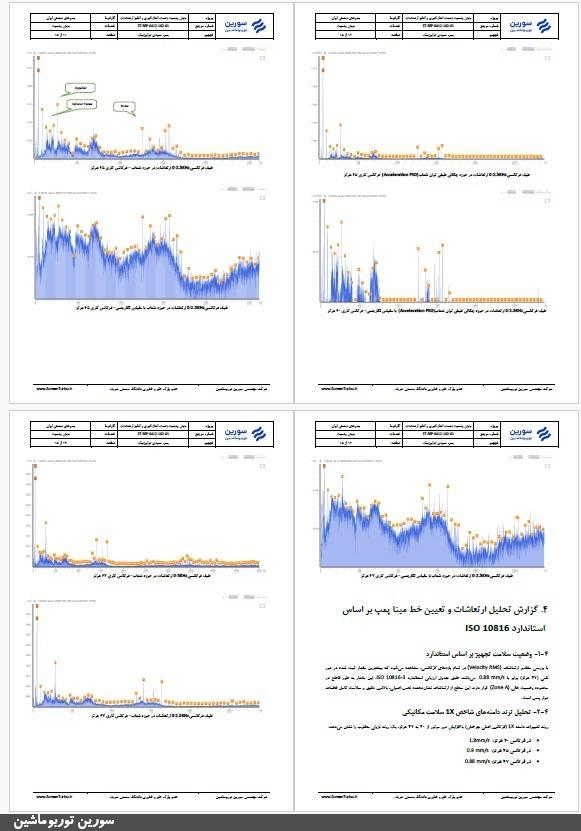

نمونه‌ای از صفحات داخلی گزارش پایش وضعیت و آنالیز ارتعاشات برای یک تجهیز دوار در یکی از پروژه‌ها
