در این پروژه یک دستگاه چندمنظوره برای داده‌برداری آنلاین دما و فشار طراحی و ساخته شد.

این دستگاه به منظور ثبت، نمایش، پردازش و ذخیره‌ی داده‌های دریافتی از ابزاردقیق و سنسورهای مختلف آزمایشگاهی و صنعتی به کار می‌رود. این دستگاه متشکل از یک بسته‌ی سخت‌افزاری و یک بسته‌ی نرم‌افزاری است. این دستگاه قابلیت ارتباط با انواع سنسورها، ترانسمیترها و ترانسدیوسرهای مختلف با خروجی‌های ولتاژ  و جریان  را دارا می‌باشد. بنابراین در صورت موجود بودن ابزار اندازه‌گیری، با این دستگاه می‌توان به‌سادگی داده‌های ابزارهای اندازه‌گیری را دریافت و ذخیره‌سازی نمود.

مشخصات دستگاه

سیستم داده‌برداری مورد استفاده در این پروژه مجهز به ۸ کانال ورودی آنالوگ، ۲ کانال خروجی آنالوگ و ۱۲ کانال ورودی/خروجی دیجیتال است که امکان اتصال و پایش هم‌زمان طیف گسترده‌ای از سنسورها و تجهیزات ابزاردقیق را فراهم می‌کند.

این سیستم قابلیت دریافت سیگنال‌های استاندارد صنعتی شامل ۴ تا ۲۰ میلی‌آمپر و ۰ تا ۱۰ ولت را داشته و با بهره‌گیری از مبدل آنالوگ به دیجیتال با تفکیک‌پذیری ۱۴ بیت، اندازه‌گیری دقیق پارامترهای فرآیند را امکان‌پذیر می‌سازد. نرخ نمونه‌برداری ۴۸ هزار نمونه بر ثانیه، ثبت داده‌های دینامیکی و گذرا را با دقت مناسب فراهم می‌کند. ارتباط سیستم با رایانه از طریق رابط USB برقرار می‌شود.

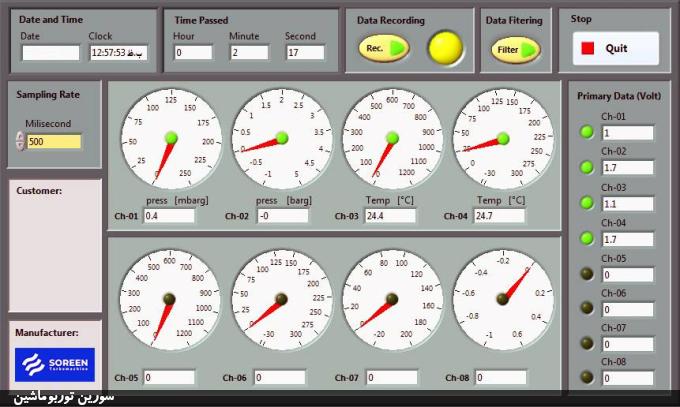

همچنین نرم‌افزار لب‌ویو (NI LabVIEW) برای جمع‌آوری، نمایش، ثبت و تحلیل داده‌ها به کار گرفته شده است.

این پروژه با همکاری شرکت رادین برای دانشگاه تهران انجام شده است.
