میکروتوربین‌ها و کاربردهای آن

میکروتوربین‌ها توربین‌های گاز کوچک با توان معمولاً بین 25 تا 500 کیلووات هستند که برای تولید برق پراکنده، سیستم‌های تولید همزمان برق و حرارت (CHP)، و تأمین انرژی پشتیبان در صنایع و ساختمان‌ها استفاده می‌شوند.

این توربین‌های گاز کوچک به دلیل ابعاد کوچک، انعطاف‌پذیری سوخت، و قابلیت تولید همزمان برق و حرارت، گزینه‌ای جذاب برای تأمین انرژی در مقیاس کوچک و متوسط هستند.

تعریف و ویژگی‌ها

• میکروتوربین (Microturbine) یک توربین گاز کوچک است که مشابه توربین‌های بزرگ‌تر عمل می‌کند اما در ابعاد کوچک‌تر و با سرعت‌های بسیار بالا (تا 120,000 دور در دقیقه) کار می‌کند.
• توان خروجی آن‌ها معمولاً بین 25 تا 250 کیلووات است، اما می‌توان چند واحد را به صورت ماژولار ترکیب کرد تا ظرفیت بالاتر (تا حدود 1 مگاوات) به دست آید.
• طراحی ساده، تعداد کم قطعات متحرک، و امکان استفاده از سوخت‌های متنوع مانند گاز طبیعی، دیزل، پروپان، بیوگاز و حتی هیدروژن از ویژگی‌های مهم آن‌هاست.

سکوی تست موتورهای کوچک و میکروتوربین‌ها و ضرورت بهره‌گیری از آن‌ها

نياز براي تست موتور و یا تجهیز دوار از آنجا به وجود مي‌آيد که به يک يا چند مشخصه‌ي يک موتور مورد تحقيق نياز مي‌شود. نقش فرآيند اندازه‌گيري، انتقال اين اطلاعات از موتور به کاربر است. در هر فرآيند کاملی از طراحی و ساخت يک محصول از جمله يک میکروتوربین، تست یا آزمون به عنوان يکي از بخش‌های بنیادی فرآيند توسعه محصول شناخته می‌شود.

اصولاً پس از ساخته شدن يک تجهیز دوار و همچنين پس از تعمير اساسي، آن را در محيطی به نام تست سل (Test Cell) تحت يک فرآيند از پيش تعريف‌شده و با استفاده از يک سری تجهيزات ويژه مورد آزمايش قرار می‌دهند تا از عملکرد مناسب آن اطمينان يابند.

انجام تست‌های تجهیزات دوار بسيار گران است، به گونه‌ای  که سکوهای تست و تست سل‌های ابعاد واقعی، داراي تأسيسات بسيار پيچيده و پرهزينه هستند. به همين خاطر است که معمولاً کاربران و سازندگان تجهیزات دوار داراي چنين تست سل‌هایی  هستند. با این حال، اين امکان وجود دارد که با راه‌اندازی تأسيسات تست موتورهای جت کوچک و یا میکروتوربین‌ها، هم هزينه‌ها را کاهش داد و هم به بسياري از اهداف، دست‌کم از بُعد آموزشی و پژوهشی، دست يافت.

آزمایشگاه میکروتوربین

آزمایشگاه میکروتوربین یک سامانه پژوهشی کوچک و ایمن است که عملکرد یک توربین گاز واقعی را در مقیاس آزمایشگاهی شبیه‌سازی می‌کند. این آزمایشگاه‌ها معمولاً شامل یک موتور توربین گاز کوچک، سیستم جمع‌آوری داده‌ها (DAQ)، و تجهیزات جانبی برای مشاهده و تحلیل چرخه ترمودینامیکی هستند.

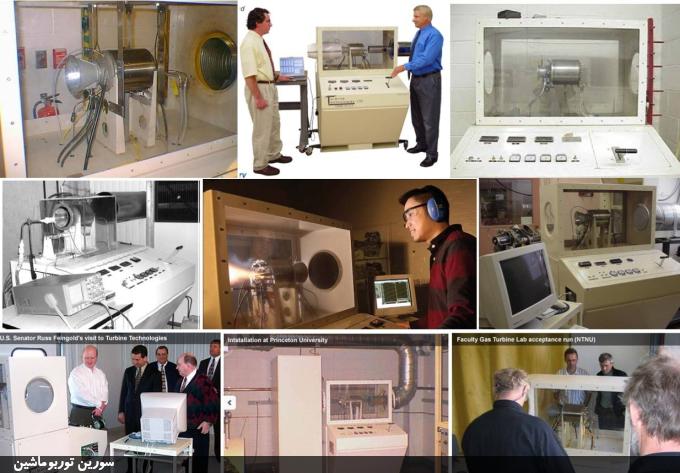

نمونه‌هایی از آزمایشگاه کوچک یک میکروتوربین (محصول شرکت تورباین تکنولوژیز آمریکا) - turbinetechnologies.com

نقش آزمایشگاه میکروتوربین در پژوهش توربین گاز

1. بستر آزمایش چرخه‌های ترمودینامیکی

• امکان بررسی دقیق چرخه برایتون در شرایط واقعی.
• مقایسه عملکرد کمپرسور و توربین در بارهای مختلف.
• تحلیل راندمان حرارتی و مکانیکی در مقیاس کوچک، با قابلیت تعمیم به توربین‌های صنعتی.

2. پژوهش در زمینه احتراق و سوخت‌های نو

• آزمایش با سوخت‌های جایگزین مانند بیوگاز، هیدروژن یا سوخت‌های سنتزی.
• بررسی آلاینده‌ها (NOx، CO، HC) و توسعه راهکارهای کاهش انتشار.
• مطالعه رفتار شعله و پایداری احتراق در شرایط مختلف.

3. توسعه فناوری‌های کنترل و پایش

• استفاده از سیستم‌های DAQ و سنسورهای دقیق برای جمع‌آوری داده‌های دما، فشار، رانش و جریان سوخت.
• پژوهش در زمینه کنترل هوشمند توربین‌ها و الگوریتم‌های بهینه‌سازی عملکرد.
• امکان شبیه‌سازی شرایط گذرا (start-up، shut-down، تغییر بار) برای بررسی پاسخ دینامیکی.

4. پل میان آموزش و صنعت

• فراهم کردن محیطی ایمن و کم‌هزینه برای آزمایش مفاهیم پیشرفته قبل از انتقال به مقیاس صنعتی.
• تربیت پژوهشگرانی که با داده‌های واقعی و رفتار عملی توربین گاز آشنا هستند.
• کاهش هزینه‌های تحقیقاتی با استفاده از نمونه‌های کوچک‌مقیاس به جای توربین‌های صنعتی بزرگ.

5. کاربرد در پژوهش‌های آینده

• انرژی‌های تجدیدپذیر: ترکیب میکروتوربین با منابع پاک (هیدروژن، بیوگاز).
• سیستم‌های تولید همزمان برق و حرارت (CHP): بررسی کارایی و طراحی بهینه.
• مدل‌سازی و شبیه‌سازی: اعتبارسنجی مدل‌های CFD و ترمودینامیکی با داده‌های واقعی آزمایشگاهی.

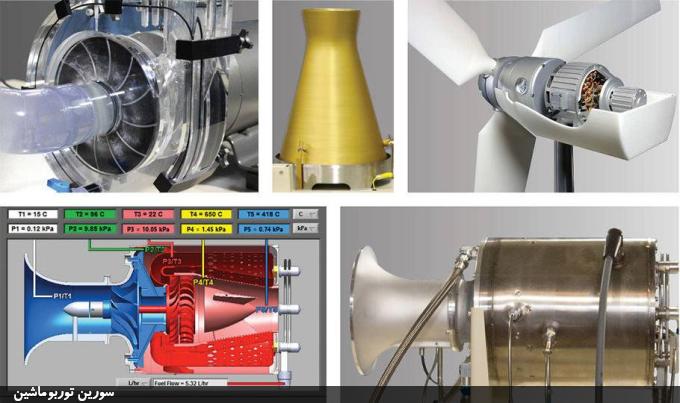

میکروتوربین (turbinetechnologies.com)

پروژه انجام‌شده

در پروژه انجام‌شده توسط سورین توربوماشین، طرح مقهومی آزمایشگاه میکروتوربین ارائه گردید و در مطالعات تکمیلی، طرح اولیه و جزییات و مشخصات سیستم‌های جانبی و نقشه‌های طراحی تهیه شد.

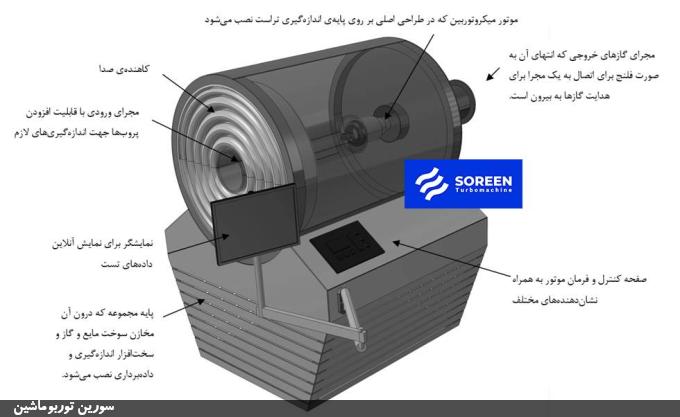

طراحی مفهومی آزمایشگاه میکروتوربین توسط سورین توربوماشین

روند قابل بهره‌برداری براي دانشجویان و پژوهشگران

• براي راه‌اندازي موتور میکروتوربین یا میکرو توربوجت، «چک ليست پيش از راه‌اندازي» و «روند راه‌اندازي» دنبال شود.
• از سامانه داده‌برداري خودکار براي اندازه‌گيري (P0 و T0 و FT و غيره) در چهار سرعت موتور (در حالت پايا) استفاده شود. همچنين داده‌هاي آلاينده‌هاي جمع‌آوري گردد.
• داده‌ها وارد يک صفحه‌ي گسترده  ـاکسل) شود.
• مقادير TSFC، راندمان کمپرسور، راندمان محفظه‌ي احتراق، راندمان توربين و نسبت هوا به سوخت، براي هر سرعت موتور محاسبه شود.
• با استفاده از اصل مومنتوم خطي، تراست موتور محاسبه شده و با مقدار تراست اندازه‌گيري شده مقايسه شود.
• نيروي تراست واقعي بر حسب سرعت موتور رسم شود.
• TSFC بر حسب سرعت موتور رسم شود.
• A/F بر حسب سرعت موتور رسم شود.
• آلاينده‌هاي NOx و THC و CO (ppm) بر حسب سرعت موتور رسم شود.
• براي يک سرعت موتور، نمودار تعادل انرژي ساخته شود.
• مقادير تراست تئوري و واقعي موتور مقايسه شده و در مورد هرگونه اختلاف بحث شود.
• در مورد اثر سرعت موتور بر نيروي تراست واقعي،‌مصرف سوخت ويژه‌ي تراست و آلاينده‌هاي هوا بخث شود.
• مقدار مصرف سوخت ويژه‌ي تراست اين موتور با TSFC موتورهاي تجاري بزرگ مقايسه شود.
• نمودار تعادل انرژي تفسير شود.
