در این پروژه پس از انجام موفق طراحی و ساخت تست سل میکروتوربین، تست موتور مطابق استانداردها و رویه‌های مرجع انجام شد.

هدف از اجراي پروژه، تست عملکرد يک موتور میکروجت یا میکروتوربین است. هدف از آزمايش عملکرد، شناخت همه‌ی پارامترهای اجزای موتور در شرايط طراحي و خارج از طراحي موتور می‌باشد.

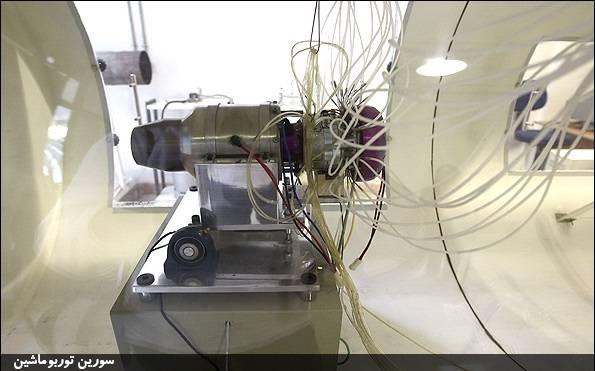

میکروتوربین داخل تست سل، آماده برای انجام تست جامع

در همين راستا لازم است که از عملکرد مناسب مجموعه‌ی تست سل نيز اطمينان يافت.

بنابراين، داده‌هایی که در اين مرحله از تست موتور فوق استخراج شدند، عبارتند از:

• نيروي تراست موتور
• دور موتور
• دمای پس از کمپرسور
• فشار پس از کمپرسور
• دمای خروجي موتور
• مصرف سوخت ويژه‌ی موتور
• اندازه‌گيری فشار استاتيک و فشار کل تست سل
• اندازه‌گيری دمای تست سل
• اندازه‌گيری سرعت درون مجرای تست
• اندازه‌گيری دبي جريان جرمی موتور

پروژه‌های مرتبط:

• طراحی و توسعه تست استند میکروتوربین
• طراحی و ساخت تست سل میکروتوربین

انتخاب ابزار اندازه‌گيري مناسب، يکي از مهمترين جنبه‌هاي تست موتور مي‌باشد. طراحي و نصب سنسورها در سيستم تست نيز از اهميت زيادي برخوردار است. در این پروژه ابزارهای مربوطه مطابق استاندارد و رویه‌ها انتخاب و سیستم اندازه‌گیری و داده‌برداری مربوطه طراحی و ساخته شد.

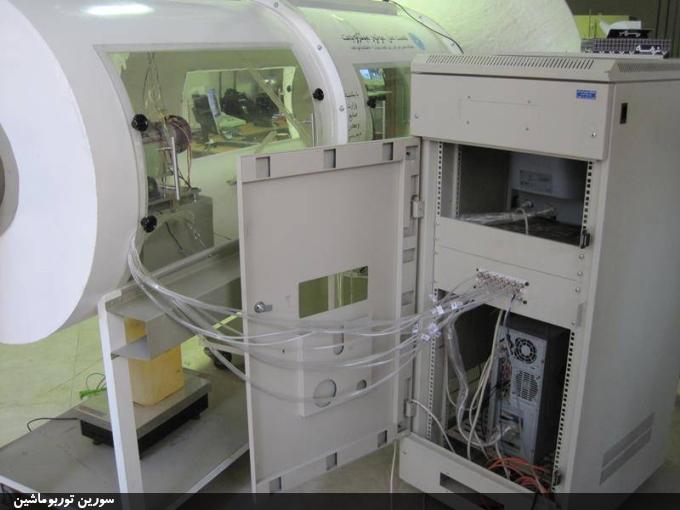

سیستم اندازه‌گیری و داده‌برداری برای تست

پیش از تست موتور در تست سل، همه‌ی ابزارهای اندازه‌گیری باید کالیبره شوند. هرکدام از این ابزارها کالیبراسیون مخصوص به خود را دارد. در این پروژه کالیبراسیون کلیه‌ی ابزارها و تجهیزات مطابق استاندارد و رویه‌ها انجام شد.

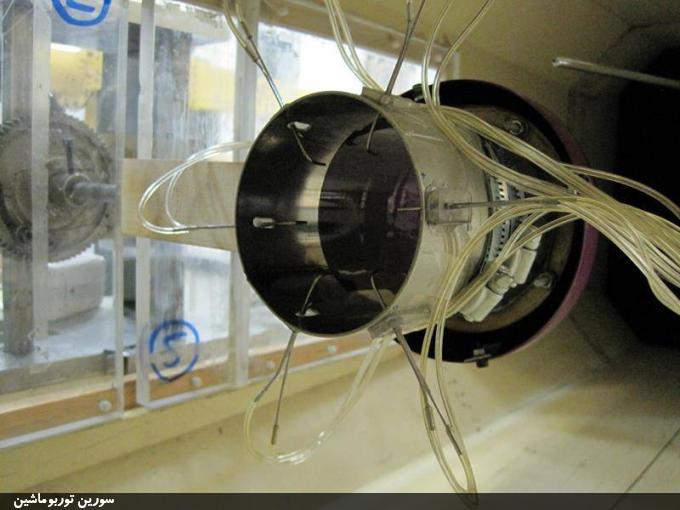

کالیبراسیون پروب‌های فشار در تونل باد

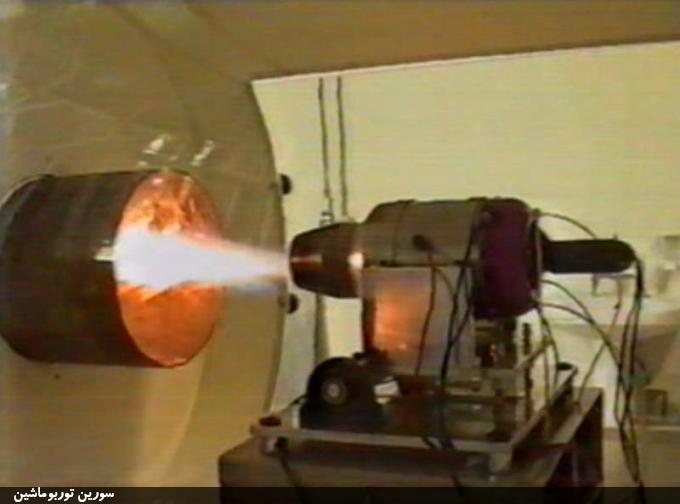

تست موتور میکروجت داخل تست سل، مراحل اولیه راه‌اندازی با گاز پروپان
