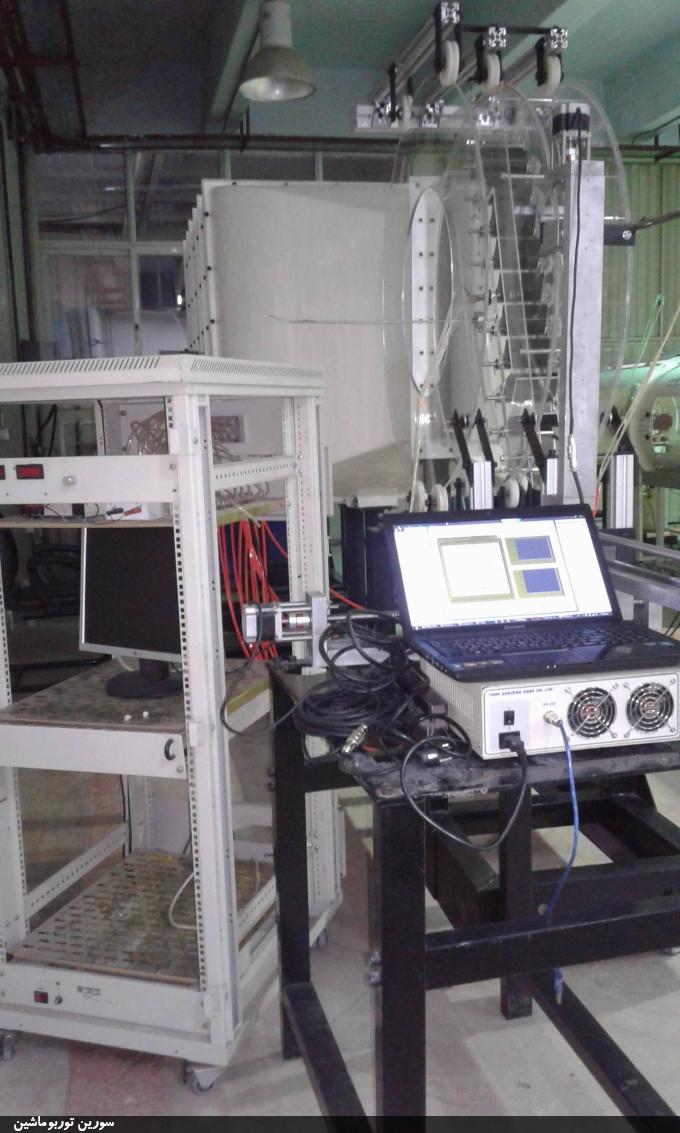

در این پروژه یک تونل باد یا تست سل ردیف پره (Cascade) توربین و کمپرسور برای دانشگاه صنعتی امیرکبیر طراحی و ساخته شد و تست پره‌ها و تیغه‌های کمپرسور و توربین در این تست سل انجام شد.

اهداف و کاربردها

• تعیین میزان اتلافات پروفیل، اتلافات ثانوی و اتلافات ناشی از نشتی در پره‌های توربوماشین‌ها
• بررسی انتقال حرارت در پره‌های توربین
• بررسی پدیده فلاتر
• مطالعات لایه مرزی

گام‌های انجام پروژه

• مطالعات و بررسی‌های مقدماتی
• طراحی مفهومی
• طراحی اولیه و محاسبات دینامیک سیالاتی
• طراحی دقیق
• طراحی سیستم اندازه‌گیری و داده‌برداری
• ساخت و مونتاژ
• تست و تحلیل نتایج

• طراحی آزمايشگاه کسکید توربین و کمپرسور
• ساخت تونل باد کسکید توربین و کمپرسور

مشخصات کلی سیستم تست کسکید

• رژيم جريان: زیرصوت
• سرعت در مقطع آزمایش: 60 متر بر ثانیه
• ابعاد مقطع آزمایش: 15 در 74 سانتی‌متر
• نوع تست سل: دمشی
• نوع تونل باد: مدار باز
• نوع تيغه‌ها و پره‌ها: توربین و کمپرسور
• تعداد تيغه‌هاي مورد آزمايش: 7
• وتر تیغه‌ها: 8 تا 10 سانتی‌متر
• نسبت منظری تیغه‌ها: 2/1 تا 5/1
• سيستم تامين هوا: فن
• سيستم کنترل و مکش لايه مرزی: دارد
