طراحی و ساخت دستگاه چندمنظوره اندازه‌گیری و داده‌برداری آنلاین عملکرد کمپرسور و تجهیزات دوار

این دستگاه چندمنظوره برای اندازه‌گیری و داده‌برداری آنلاین پارامترهای عملکردی تست تجهیزات دوار (از جمله فن، بلوئر و کمپرسور) طراحی و ساخته شده است.

تاریخ ویرایش: 10 اردیبهشت ماه 1404

این دستگاه چندمنظوره برای اندازه‌گیری و داده‌برداری آنلاین پارامترهای عملکردی تست تجهیزات دوار (از جمله فن، بلوئر و کمپرسور) طراحی و ساخته شده است.

این دستگاه به منظور ثبت، نمایش، پردازش و ذخیره‌ی داده‌های دریافتی از ابزاردقیق و سنسورهای مختلف آزمایشگاهی و صنعتی به کار می‌رود. این دستگاه متشکل از یک بسته‌ی سخت‌افزاری و یک بسته‌ی نرم‌افزاری است. این دستگاه قابلیت ارتباط با انواع سنسورها، ترانسمیترها و ترانسدیوسرهای مختلف با خروجی‌های ولتاژ  و جریان  را دارا می‌باشد. بنابراین در صورت موجود بودن ابزار اندازه‌گیری، با این دستگاه می‌توان به‌سادگی داده‌های ابزارهای اندازه‌گیری را دریافت و ذخیره‌سازی نمود.

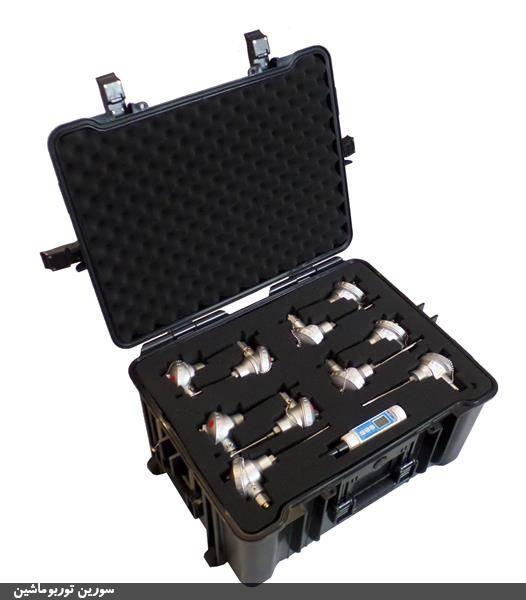

این مجموعه متشکل از 32 ابزاردقیق (ترانسمیتر دما و فشار) به همراه دستگاه اندازه‌گیری و داده‌برداری و پایش آنلاین به منظور تست عملکرد کمپرسور و سایر تجهیزات دوار است.
این مجموعه متشکل از 32 ابزاردقیق (ترانسمیتر دما و فشار) به همراه دستگاه اندازه‌گیری و داده‌برداری و پایش آنلاین به منظور تست عملکرد کمپرسور و سایر تجهیزات دوار است.

مشخصات دستگاه

  • تعداد کانال ورودی آنالوگ (AI): 32
  • تعداد کانال خروجی آنالوگ (AO): 4
  • تعداد کانال ورودی/خروجی دیجیتال (DIO): 12
  • ورودی قابل پذیرش ابزاردقیق و ترانسمیتر (Instrument Input): 4-20 mA, 0-10 V
  • تفکیک‌پذیری (ADC Resolution): 14 Bit
  • نرخ نمونه‌برداری (Sampling Rate): 48 kS/sec
  • نوع ارتباط با کامپیوتر (Connection): USB
  • برند کارت داده‌برداری (A/D Board Brand): National Instrument (NI) USA
  • نرم‌افزار داده‌برداری ابزاردقیق (Software): NI LabVIEW
  • فیلتر نرم‌افزاری (Filtering): Lowpass/Highpass/Bandpass
 دستگاه چندمنظوره اندازه‌گیری و تست عملکرد کمپرسور

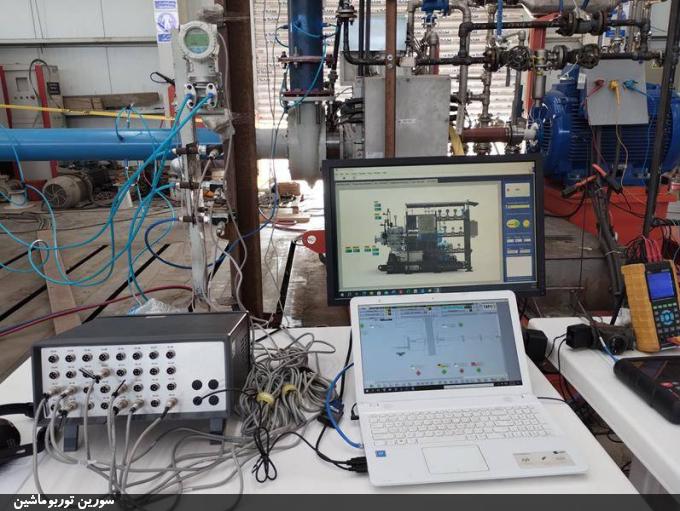

دستگاه چندمنظوره اندازه‌گیری و تست عملکرد کمپرسور - مورد بهره‌برداری در شرکت تاپکو

این دستگاه در تست‌های متعدد عملکردی تجهیزات دوار شرکت تاپکو مورد بهره‌برداری و آزمایش قرار گرفته است.
