سورین توربوماشین – یکی از پارامترهای مهم در تست مکانیکی تجهیزات دوار صنایع نفت و گاز، میزان ارتعاشات دستگاه است. این پارامتر همچنین در پایش وضعیت دستگاه نیز اهمیت فوق‌العاده‌ای دارد. تمام استانداردها نفت و گاز همچون API حداقل‌هایی را برای این پارامتر در نظر می‌گیرند.

به عنوان نمونه، طبق استاندارد API 672 یا API 617 که ویژه‌ی کمپرسورهای سانتریفیوژ است، میزان ارتعاش (جابجایی) شعاعی و محوری شافت کمپرسور ساخته شده در هنگام تست مکانیکی آن باید از مقدار تعیین شده در این استاندارد کمتر باشد.

پروژه مرتبط: تست مکانیکی (MRT) و تست کارکرد سیستم روغن کمپرسور سانتریفیوژ مطابق استاندارد API

در این رابطه بخوانید: مختصری درباره‌ی اندازه‌گیری ارتعاشات در تجهیزات دوار

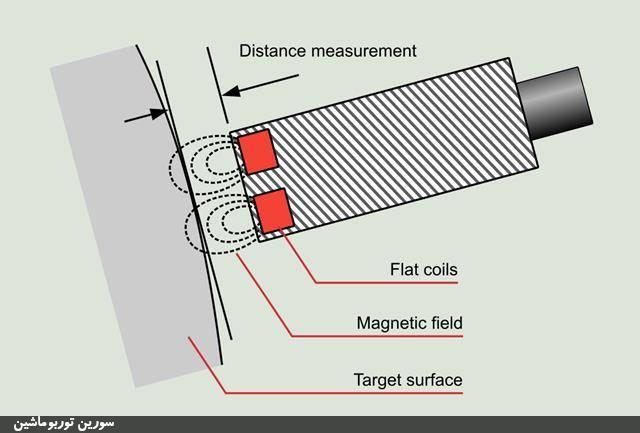

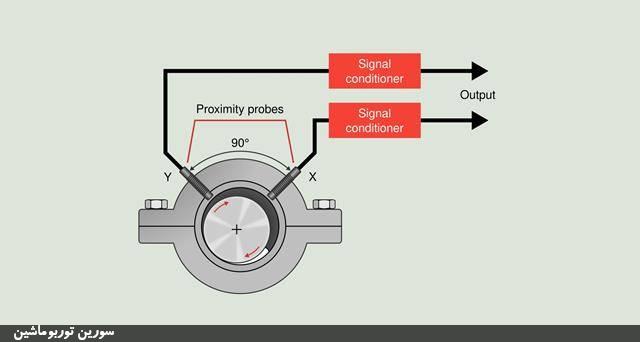

شکل زیر، شیوه‌ی نصب پروب‌های ارتعاشی شعاعی و محوری به منظور تست و اندازه‌گیری ارتعاشات شافت کمپرسور سانتریفیوژ را نشان می‌دهد.

سنسورهای مورد استفاده در این تست از نوع جابجایی یا پراکسیمیتی و مدل 3300 بنتلی نوادا هستند.

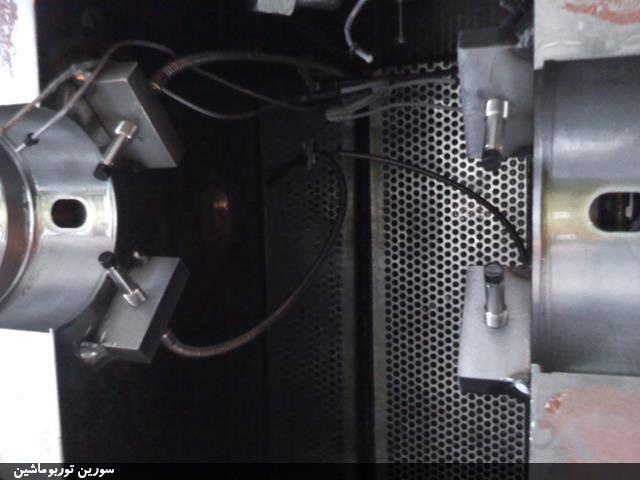

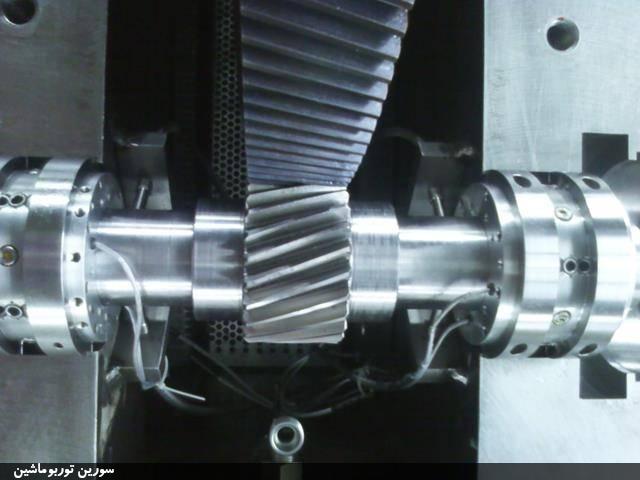

شیوه نصب پروب‌های مجاورتی (Proximity Probe) بنتلی نوادا جهت اندازه‌گیری ارتعاشات شعاعی شفت پرسرعت یک کمپرسور سانتریفیوژ

شیوه نصب پروب‌های مجاورتی (Proximity Probe) بنتلی نوادا جهت اندازه‌گیری ارتعاشات شعاعی شفت پرسرعت یک کمپرسور سانتریفیوژ (قبل از جایگذاری بیرینگ‌ها و شفت پرسرعت)

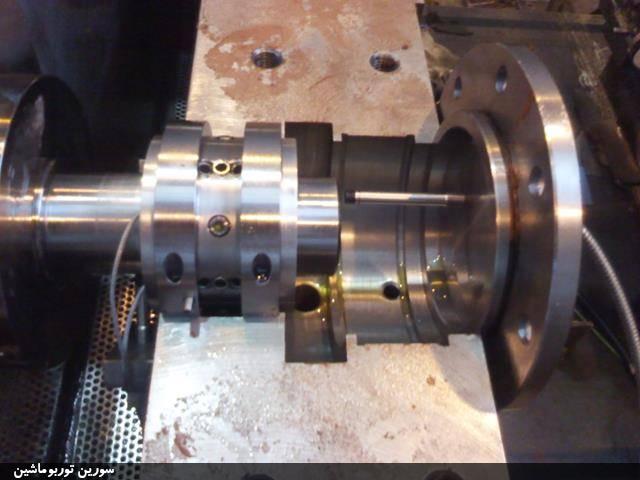

شیوه نصب پروب‌های مجاورتی (Proximity Probe) بنتلی نوادا جهت اندازه‌گیری ارتعاشات محوری شفت یک کمپرسور سانتریفیوژ

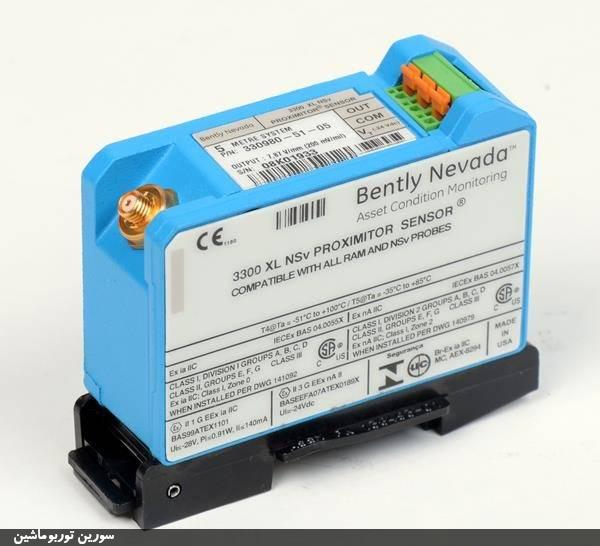

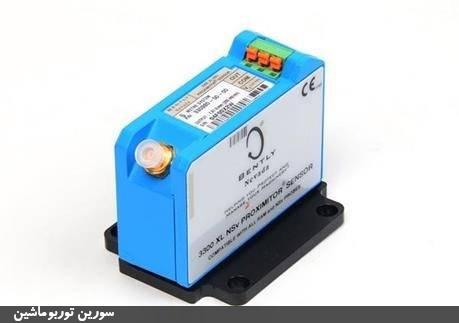

سنسور/ماژول‌ تطبیق سیگنال سنسورهای مجاورتی (Proximity Sensor) بنتلی نوادا جهت اندازه‌گیری ارتعاشات محوری و شعاعی شفت یک کمپرسور سانتریفیوژ

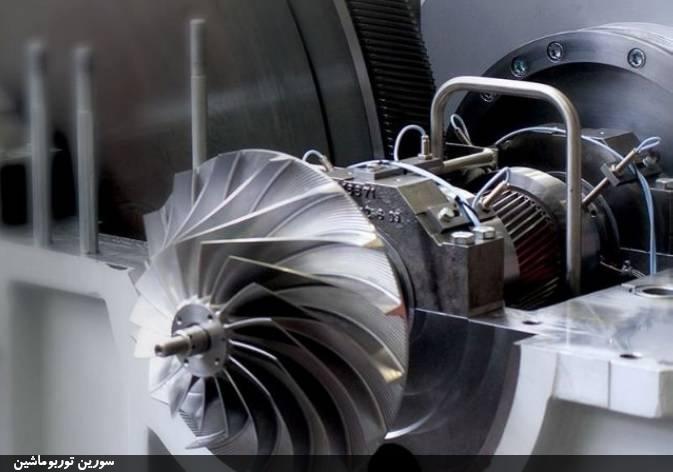

نمونه‌ای از نصب پروب‌های ارتعاشی در کمپرسور سانتریفیوژ اطلس کوپکو (Atlas Copco)

در این رابطه بخوانید: مانیتورینگ ارتعاشات کمپرسور سانتریفیوژ مطابق استاندارد API ۶۷۰

بنتلی نوادا

بنتلی نوادا (Bently Nevada) یک برند معتبر در زمینه‌ی اندازه‌گیری ارتعاشات و پایش وضعیت است. پیشتر، این برند به صورت مستقل فعالیت می‌کرد اما بعدا به عنوان زیرمجموعه جنرال الکتریک (GE) فعالیت می‌کرد.

با خرید شرکت بیکر هیوز (Baker Hughes) توسط شرکت جنرال الکتریک، بنتلی نوادا در سال ۲۰۱۷ توسط جی‌‌ئی (GE) در شرکت بیکر هیوز ادغام شد و به عنوان زیرمجموعه این شرکت درآمد.

با تغییرات جدید در شرکت بیکر هیوز در سال ۲۰۱۹ و استقلال بیشتر این شرکت، برند بنتلی نوادا به عنوان زیرمجموعه بیکر هیوز و با رنگ سازمانی جدید (سبز) به فعالیت خود ادامه می‌دهد.

در صنایع نفت و گاز ایران نیز از محصولات بنتلی نوادا استفاده می‌شود.

به‌تازگی بنتلی نوادا از نسل جدید سیستم پایش وضعیت و حفاظت از ماشین‌آلات خود با نام اوربیت ۶۰ (Orbit 60 Series) رونمایی کرده است.

سیستم ترانسدیوسر مجاورتی (Proximity Transducer System) سری 3300 و دستگاه‌های مانیتورینگ تجهیزات سری 3500، از محصولات بسیار پرکاربرد و شناخته شده‌ی این برند می‌باشند.

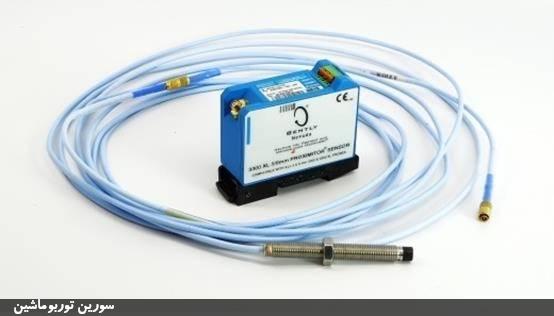

پروب‌های مجاروتی (Proximity Probes) و سنسورهای مجاروتی (Proximitor Sensor) از اجزای اصلی سیستم ترانسدیوسر مجاورتی (Proximity Transducer System) بنتلی نوادا می‌باشند.

واحد تطبیق سیگنال یا سنسورهای مجاورتی (Proximitor Sensors) بنتلی نوادا

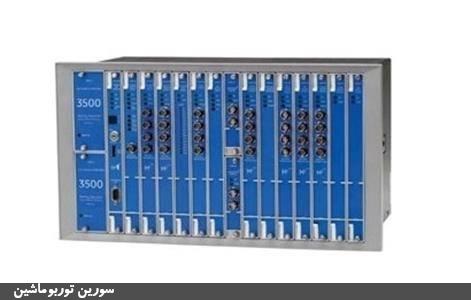

دستگاه‌ مانیتورینگ ارتعاشات ماشین‌آلات سری 3500 بنتلی نوادا

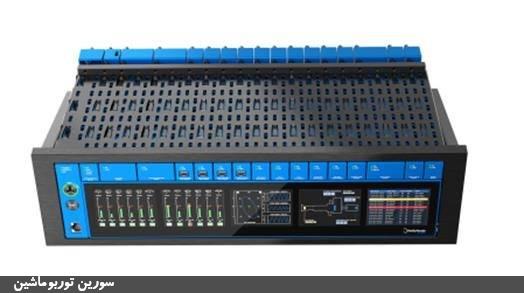

نسل جدید سیستم پایش وضعیت و حفاظت از ماشین‌آلات بنتلی نوادا با نام اوربیت ۶۰ (Orbit 60 Series)

در ادامه بخوانید: مانیتورینگ ارتعاشات چیست؟
